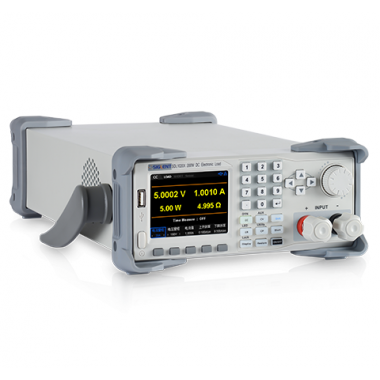

SDL1000X 系列高性能可编程电子负载

主要特性

• DC 150 V/30 A，最大总功率300 W/200 W

• 可调电流上升/下降速率0.001 A/μs~2.5 A/μs

• 四种静态/动态模式：CC/CV/CP/CR

• CC动态模式：连续模式、脉冲模式、翻转模式

• 回读分辨率0.1 mV, 0.1 mA

优良的动态特性，可仿真电流高速变化

动态测试功能使负载根据设定的规则在两种设定参数间进行切换，从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz，配合电流探头可以高速跟踪电流变化，分析电流波形。在CV模式下可以快速稳定设置电压，从而测试出电源的快速输出能力，如果瞬时功率超过保护设定值，会进入打嗝保护状态。

支持50步自动编程测试

Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定，负载可以模拟总共可以编辑10个测试文件，每个测试文件最多支持 50 步。

支持100步列表测试

List 功能支持负载搭建多步的，定时的，不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率，负载可以生成多种复杂的序列组合，以满足不同的测试需求。

CR-LED测试功能

SDL1000X在传统CR模式的基础上，增加了二极管的导通电压设置，可以模拟真实二极管的工作状态，测得LED测试时的涟波电流。


电池测试功能

Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式，通过设置终止电压、放电容量和放电时间等终止条件，从而对电池进行放电测试。

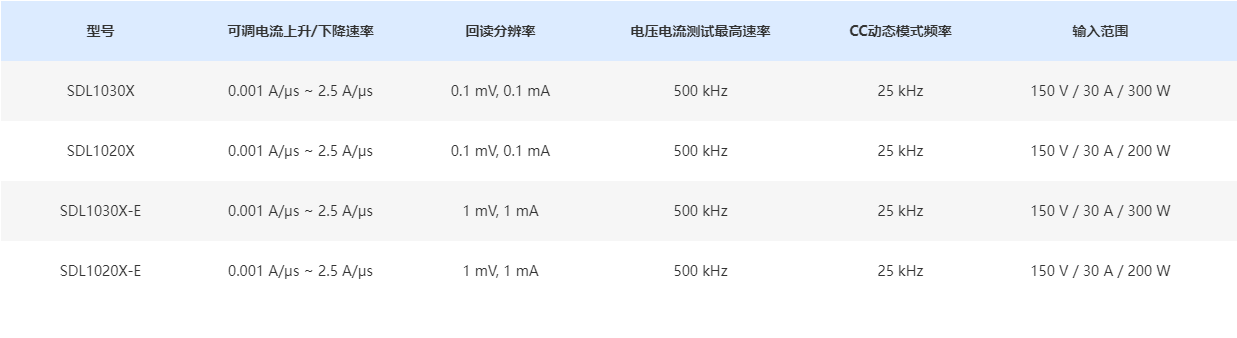

规格参数
