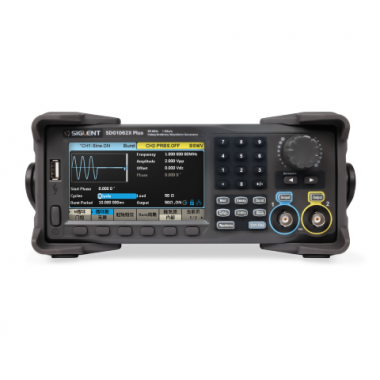

SDG1000X Plus系列函数/任意波形发生器

主要特性

• 双通道，最大输出频率 60 MHz，最大输出幅度 20 Vpp

• 1 GSa/s 数-模转换器采样率，16-bit 垂直分辨率

• 支持序列波播放功能，每通道最大存储深度 8 Mpts

• 最高输出40 Mbps 的 PRBS 码型

• 支持双脉冲输出功能

• 4.3英寸显示屏

高速采样，精准采集

SDG1000X Plus具备16-bit垂直分辨率，可确保信号细节的精准捕捉。同时还具有卓越的采样性能，其高达1GSa/s的采样率是同类型产品的数倍。采样率是DAC在给定时间间隔内采样的样点数量，采样率越高，在相同频率下能够获取到更为丰富的信号细节，波形质量越好。

8Mpts任意波长度，完美复现信号

从电子学习到专业使用，SDG1000X Plus将为每一位用户赋能。超长的任意波长度，可应用于序列播放和ARB波形编辑，创建的任意波在时域上更详细，能够轻松应对各种场景测试。

PRBS码型输出，助力误码率测试

在高速串行通道的测试中，SDG1000X Plus也不落下风，提供PRBS3~PRBS32多种码型输出，速率在10^-6 bps~ 40 Mbps间可调，沿在10 ns ~ 1 us间可调，较大的输出范围能够满足绝大部分信号的需要。可快捷选取预设的电平逻辑如TTL、LVCMOS，一键式输出高质量差分信号。

双脉冲发生器，轻松驾驭功率器件测试

内置有多脉冲输出功能，无需上位机软件即可实现功率器件的开关参数和动态特性的测量。脉冲的上升/下降沿最小为10ns，每个脉冲的参数可单独设置，便于控制开启关断时间。

远程控制，高效便捷

内建 WebServer，支持通过Web浏览器控制仪器，远程即可完成测试任务。

规格参数
